22BL02103-0009-008
● 低噪音
● 低振動
● 壽命長
常規參數
接線樣式 | star |
軸向跳動 | 0.025mm |
環境溫度 | -20℃ - +55℃ |
環境濕度 | <85%（無凝露） |
最大徑向負載 | 5N@10mm 到安裝面 |
最大軸向負載 | 2N |
絕緣等級 | Class B |
絕緣電阻 | 100MΩMin.@500VDC |
電氣連接
序號 | 顏色 | 線規 | 方式 | 描述 |
1 | 紅 | UL1061 28AWG | VCC | Supply Voltage for Hall Sensors |
2 | 黑 | GND | Ground for Hall Sensors | |
3 | 黃 | HALL A | ||
4 | 白 | HALL B | ||
5 | 藍 | HALL C | ||
6 | 橙 | Phase A | ||
7 | 綠 | Phase B | ||
8 | 棕 | Phase C |
技術規格
屬性 | 單位 | 參數 |
電壓 | VDC | 24 |
額定轉速 | rpm | 10000 |
額定扭力 | mN.m | 8 |
功率 | W | 8.5 |
額定電流 | A | 0.84 |
空載轉速 | rpm | 16000 |
空載電流 | A | 0.13 |
電阻 | Ω | 10.1 |
電感 | mH | 1.7 |
反電勢常數 | V/krpm | 1.1 |

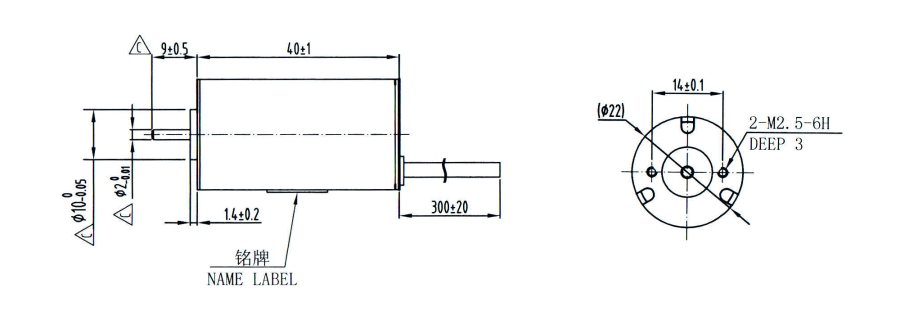

機身長 | mm | 40 |
